Week05 - Mojo V3 Start, Verilog and VHDL

Week5
Mojo V3 Start, Verilog and VHDL

          5.1)สร้างไฟวิ่ง 8 ดวงออกทาง LED ของ Mojo V3 Board

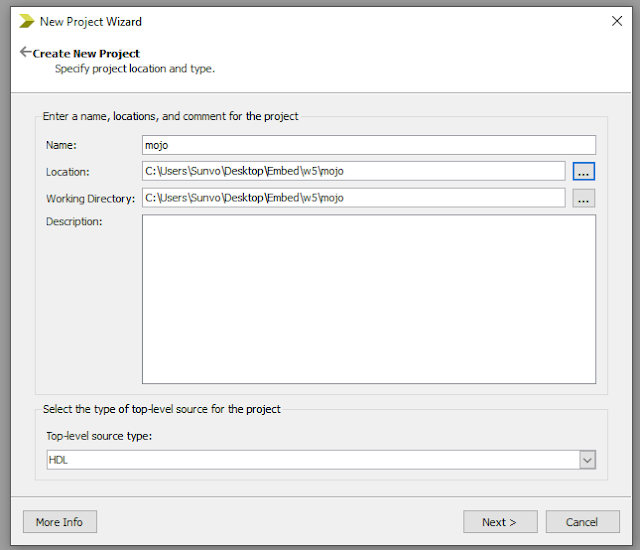

1.ISE Wabpack 14.7 Start และ Create New Project

2. Click New Source ใช้เป็น VHDL Module

3.ใส่โค้ดโปรแกรม moving_led_1 และสร้าง VHDL Module อีก แล้วใส่โค้ดโปรแกรม Divider

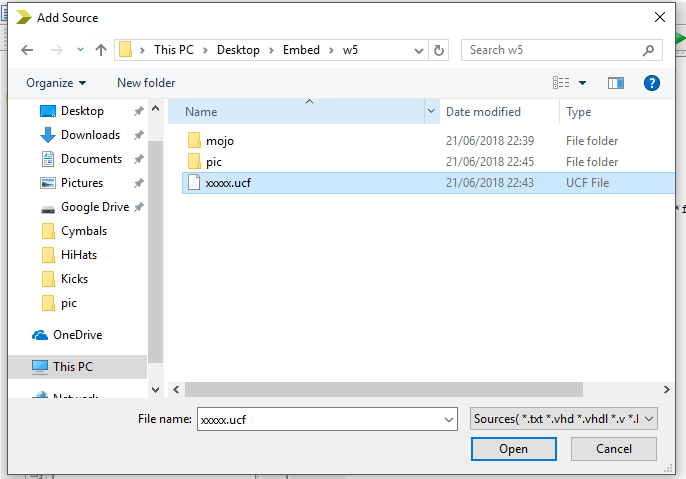

4.สร้างไฟล์ xxxx.ucf ขึ้นมาแล้ว Add Source ใน ISE



5.ทดสอบโปรแกรมด้วยการ Inplement Top Moule

6.เมื่อสำเร็จจะขึ้น เครื่องหมายถูกต้องหน้า Generate

7.เอาไฟล์ที่เรา Generate  ลง Mojo ด้วยโปรแกรม Mojo Loader

-------------------------------------------------------

5.2)ไฟวิ่ง 8 ดวง แบบมีสัญญาณควบคุม

1.เปิด ISE  ขึ้นมา จากนั้น New project ทำเหมือน 5.1

2.ใช้ VHDL Module

3.ใส่โค้ดโปรแกรม

4.ทำการ Inplement แล้วนำไปใส่ใน Mojo เหมือน 5.1 ผลที่ได้

-------------------------------------------------------
5.3)สร้างไฟวิ่ง 8 ดวงออกทาง LED ของ Mojo V3 Board by Verilog

1.เปิด ISE  ขึ้นมา จากนั้น New project ทำเหมือน 5.1

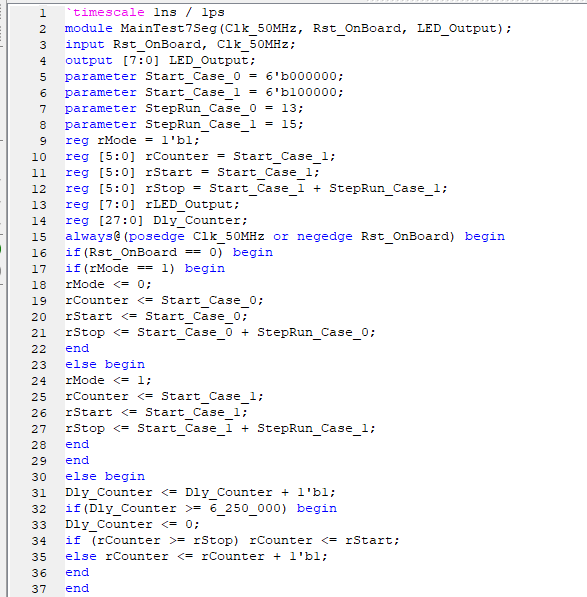

2.ใช้ Verilog Code File

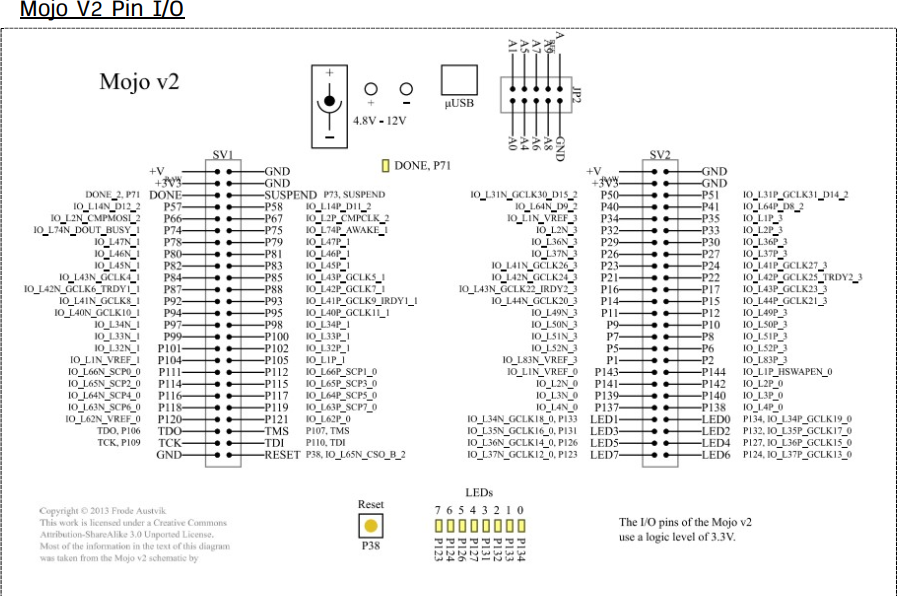

3.ใส่ Pin เข้าไป

4.ทำการ Inplement แล้วนำไปใส่ใน Mojo เหมือน 5.1

-------------------------------------------------------

5.4) Mode Select with Switch

1.เปิด ISE  ขึ้นมา จากนั้น New project ทำเหมือน 5.1

2.ใช้ Verilog Code File

 3.ใส่ Pin เข้าไป

4.ทำการ Inplement แล้วนำไปใส่ใน Mojo เหมือน 5.1

-------------------------------------------------------

5.5) สร้างไฟวิ่ง 8 ดวงออกทาง LED V.2 ของ Mojo V3 Board by Verilog

2.ใช้ Verilog Code File

 3.ใส่ Pin เข้าไป

4.ทำการ Inplement แล้วนำไปใส่ใน Mojo เหมือน 5.1
