Week10 - SCADA

Week10
SCADA
+


10.1) Fully 3 Mode

1.ทำในโปรแกรม SoMachine
- Manual
- Yellow Blink (0.5s)
- Auto Red(5s) Yellow(0.5s) Grn(2s)
- Yellow Blink (0.5s)










 2.แล้วนำเข้า SCADA

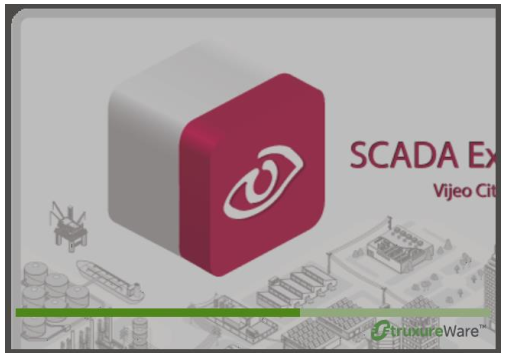

1.แล้วเปิดโปรแกรมขึ้นมาทำตามภาพเลย
 2. จะหน้าต่างเด้งขึ้นมา 3 หน้า คือ Citect Project Editor, Citect Graphic Builder, Citect Explorer
 3. เราจะไป New Project ที่หน้า Citect Explorer
 4. หลังจากสร้างโปรเจ็คขึ้นมาแล้วให้ไปที่โปรแกรม Citect Project Editor เพื่อเชื่อมต่อโปรเจ็คเรากับ PLC โดยเลือก
Comunication > Express Wizard
 5. กด Next ไปเรื่อยๆ จนกระทั่งถึงหน้าที่ให้เราเลือกโมเดล ให้เราเลือก Modbus/TCP(Ethernet) IP Address คือ
 6. หน้าข้อมูลการเชื่อมต่อ IP Address ในช่องนี้คือ IP Address ของ PLC ที่เราจะเชื่อมต่อ ส่วน Port ให้เช็ตเป็น 502
 7. เมื่อเสร็จสิ้นจากการเชื่อมต่อกับ PLC แล้ว ให้เราไปตั้งชื่อตัวแปรที่ใช้กับ PLC ทุกตัวที่เราใช้ กรณีนี้ต้องตั้งให้ M0,M1,M2,M3,M100,M101,M102,M103
 8. โปรแกรม Citect Graphic Builder จะสร้าง Page ใหม่
 9. เลือก Template : Normal , Style : swx_style_1 แล้วกด OK
 10. สร้างปุ่มกดขึ้นมาตามจ านวน Input ของเรา ( 4 ปุ่ม )
 11. เมื่อสร้างครบ ให้คลิกเข้าไปในปุ่มเพื่อแก้ไข Input ตามตัวอย่างคือแก้ไขปุ่ม M0 โดยสั่งให้เมื่อมีการกดปุ่มให้กลับค่าที่
อยู่ใน M0
 12. เมื่อทำปุ่มเสร็จแล้ว ให้เราสร้างหลอดไฟ เพื่อแสดง Output โดยจะสร้างทั้งสิ้น 4 หลอด
 13. เมื่อสร้างครบ ให้คลิกเข้าไปในหลอดไฟเพื่อแก้ไขว่าหลอดไฟยังสว่างเมื่อไหร่ (ON symbol when) เราก็จะใส่ไล่ไปจน ครบคือ M100,M101,M102,M103
 14. เมื่อแก้ไขเสร็จหมดแล้ว ให้ Compile(Alt+F10) เพื่อเช็คว่ามีตรงไหนผิดหรือไม่ เมื่อ Compile เสร็จ ก็สั่ง Run ไปเลย
 15. เมื่อโปรแกรม Startup ถูกเปิด (เป็นแบบ Demo สามารถใช้งานได้ 15 นาทีก่อนที่จะปิดตัวเองลงไป) เราจะเปิดไปยัง Page ของเรา โดยคลิกที่ Page List จะมีชื่อ Page ขึ้นมา เราก็เลือกชื่อ Page ที่เราตั้งเอาไว

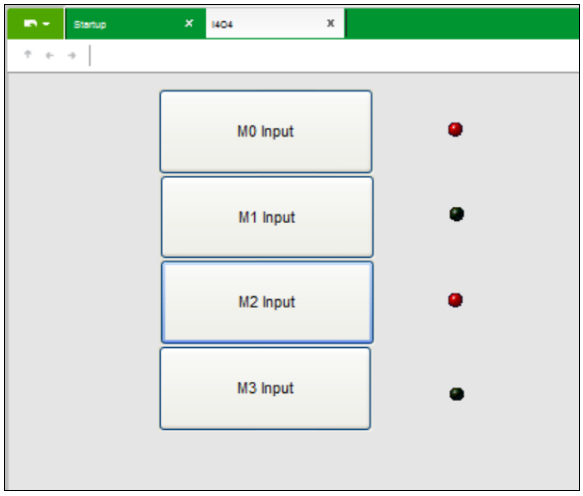

ผลที่ได้
